Каркас из профильной трубы собираю без сварки: соединение держится на одном болте
Небольшой хозяйственный каркас из профильных труб можно соорудить и без сварки. Рассказываем, как за 15 мин. добиться надежного соединения.
Когда нет сварочного аппарата, для подобных целей используют специальные устройства вроде краб-систем. Они представляют собой механический крепеж в виде зажимов-хомутов, которые фиксируются на элементах и стягиваются винтами. Кроме того, в строительных магазинах можно найти и другие подходящие приспособления — фланцы, фитинги и пр. Однако если ничего подходящего под рукой не нашлось, то справиться с задачей удастся, вооружившись простым инструментом.

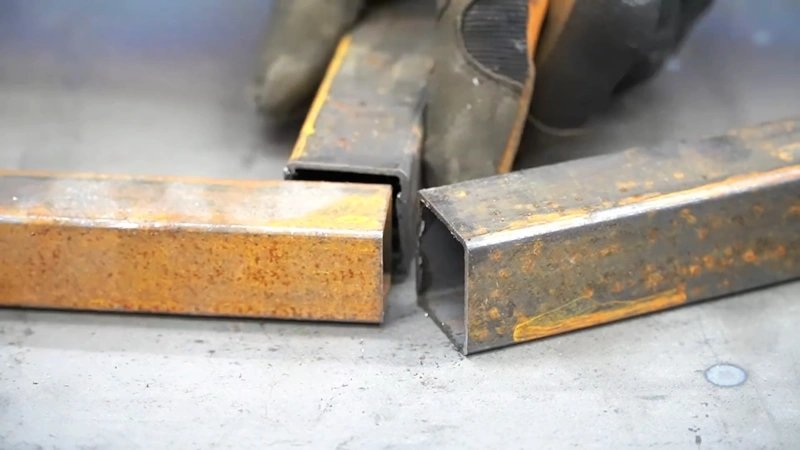

Понадобятся трубы с разным сечением, одна из которых плотно входит в другую. Первую заготовку фиксируют в тисках и удаляют края, ориентируясь на предварительно намеченную линию реза. Цель в том, чтобы получился суженный край. Его вставляют в другую трубу, помогая себе молотком, чтобы в месте соединения не было люфта.
Теперь понадобится зафиксировать торцы. Сквозь соединение просверливают отверстие и скрепляют детали болтом с гайкой. Стык получается достаточно жестким, трубы уже не разойдутся. При этом такой каркас остается разборным, что выручает при необходимости перемещения конструкции.
Полезно знать
При сооружении каркасов из профильных труб детали приходится соединять не только по длине, но и под прямым углом. Однако и в этом случае удается обойтись без сварки. Помимо двух заготовок, понадобится еще один кусочек от такой же трубы — его отрезают так, чтобы получилась заготовка в форме буквы П. Эта самоделка и станет основным соединительным узлом, правда, кроме него, понадобится еще пара болтов с шайбами и гайками.
В боковых «ушках» выпиленной П-образной детали сверлят отверстия ближе к краям, затем делают еще пару соосных в трубах, которые предстоит соединить. На край одной из деталей прикручивают самодельный элемент, а уже на него надевают вторую часть и тоже фиксируют при помощи гаечного ключа. Эстетикой подобные места похвастать не могут, но, когда речь идет о дачных целях, свои функции они выполняют как положено.
Проверено редакцией
При болтовом соединении профильных труб слабым местом может оказаться не сам крепеж, а тонкая стенка профиля. Главный технолог IRONEX Андрей Рылов на сайте компании объясняет, что болт, проходящий через профильную трубу, способен смять ее стенки раньше, чем исчерпается прочность самого соединения. Для таких узлов специалист рекомендует предусматривать усиливающую втулку или закладную пластину.
Поэтому для небольшого легкого каркаса вариант с трубой, вставленной одна в другую и стянутой болтом, вполне может быть удобным. Но если конструкция должна воспринимать заметную нагрузку, эффективнее заранее усилить место сверления и подобрать крепеж с учетом толщины стенки профиля. Особенно это важно для навесов и других уличных конструкций, где к собственному весу добавляются ветер и снег.
