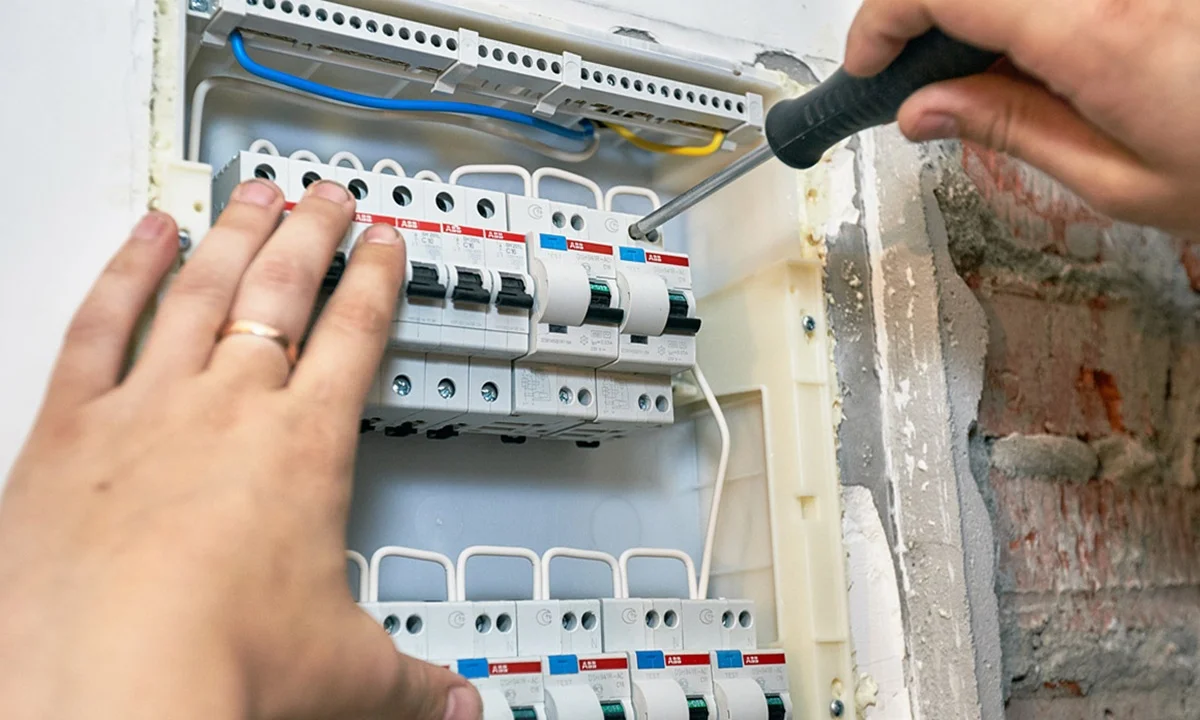

Один автомат не делает проводку безопасной: что еще должно быть в щитке современной квартиры
Автоматические выключатели не фиксируют большинства электрических угроз. Они срабатывают только при перегрузке или коротком замыкании. Утечка тока через тело человека, скачок напряжения до 400 В, искрение в старой проводке или грозовой импульс – все это остается для них незамеченным. В правильно собранном щитке на каждую такую опасность есть отдельное устройство. О них и пойдет речь.
Возможности автомата
Автоматический выключатель монтируется на каждой отдельной линии. Его рабочий диапазон определяется толщиной питающего кабеля: для бытовых розеточных сетей это 16 ампер (А), для мощных электроплит и духовок – 25 А.
Автомат предотвращает перегрев и возгорание изоляции при превышении допустимой силы тока. Однако он бессилен перед токами утечки, внезапными колебаниями напряжения и тлеющей дугой в скрытой проводке. Эти сценарии требуют иных решений.
УЗО и дифференциальный автомат
Устройство защитного отключения сравнивает электрический ток на входе и выходе цепи. Как только расхождение превышает порог в 30 миллиампер (мА), прибор фиксирует аномалию: энергия покидает контур, нередко через человеческое тело. Реакция наступает за миллисекунды, что позволяет предотвратить поражение током, ведь значения 50–80 мА уже считаются смертельными.
Такие приборы обязательны на линиях во влажных помещениях, на кухне и в детских комнатах. УЗО не дублирует функцию автомата, а дополняет его, поэтому устанавливается вслед за ним.
Дифференциальный автомат объединяет оба прибора в одном корпусе и экономит место, но его срабатывание оставляет меньше подсказок о причине отключения.
Реле контроля напряжения
Напряжение в сети колеблется и не всегда ровно 220 В. Нередко фиксируются скачки, а при аварийных ситуациях показатели взлетают до 300–400 В. Автомат на это никак не реагирует, а бытовая электроника выходит из строя за мгновение.
Здесь на помощь приходит реле напряжения. Оно непрерывно мониторит уровень и обесточивает жилье, если значения падают ниже 180 или поднимаются выше 250 В. После возвращения параметров в норму питание возобновляется автоматически. Такой прибор монтируется на входе и берет под защиту все подключенные устройства.
Защита от грозовых импульсов
Молния, ударившая в линию электропередачи или вблизи нее, порождает колоссальный выброс напряжения величиной в тысячи вольт. Реле напряжения не успевает отреагировать, так как импульс длится микросекунды. Для этого случая разработано УЗИП, которое гасит этот всплеск, не пропуская его во внутреннюю сеть.
Особенно востребовано такое оборудование в загородных домах с воздушными линиями, где вероятность подобных явлений высока даже без прямого попадания молнии.
Борьба с дуговым искрением
Плохие контакты, состарившаяся изоляция или ослабленные соединения провоцируют микроискрение. Ток при этом остается в пределах нормы, автомат бездействует, но температура электрической дуги достигает нескольких тысяч градусов. Этого достаточно, чтобы воспламенить деревянные конструкции или утеплитель.
Устройство защиты от дугового пробоя (УЗДП) распознает искрение по характерным изменениям формы тока и немедленно отключает проблемную линию.
Базовый набор
Для городской квартиры достаточно стандартных автоматов на каждую группу потребителей и УЗО (или дифавтоматов) для розеток в сырых зонах.
Если речь идет о частном доме, к этому списку обязательно добавляют реле напряжения на вводе и УЗИП. А если строение старое или сделано из древесины, стоит включить в схему УЗДП.
Полезно знать
Грозовой разряд генерирует всплеск напряжения, длящийся миллионные доли секунды. На вводе в здание его величина составляет от 1000 до 6000 В, а если молния ударила поблизости – показатели кратно выше.
Импульсные блоки питания электроники рассчитаны на 220–240 В и мгновенно выходят из строя при таком воздействии. В средней полосе России грозы фиксируются 50 часов за сезон, в южных регионах число грозовых дней доходит до 60 в год.
Что касается УЗДП, то с 2024 года прибор в обязательном порядке монтируют на социальных объектах, в жилых домах высотой от 17 этажей и в частных коттеджах площадью свыше 150 «квадратов».
Проверено редакцией
Установка УЗИП сама по себе еще не гарантирует защиту техники от грозовых импульсов. Эксперт компании «НТК Приборэнерго» Игорь Сорокин обращает внимание, что такому устройству необходимо правильно выполненное заземление: именно через него УЗИП отводит опасный импульс из внутренней электросети.
Поэтому в частном доме с воздушным вводом имеет смысл проверять не только наличие УЗИП в щитке, но и состояние системы заземления. Кроме того, важна сама схема подключения: слишком длинные соединительные проводники снижают эффективность защиты. Подбирать тип УЗИП и способ его установки лучше вместе со специалистом с учетом системы заземления и устройства электросети конкретного дома.
